GLD系列鏈帶式給料機結構特點及工作原理
發布時間：2020-09-26 來源：曲阜東信科安礦機有限公司 瀏覽數：

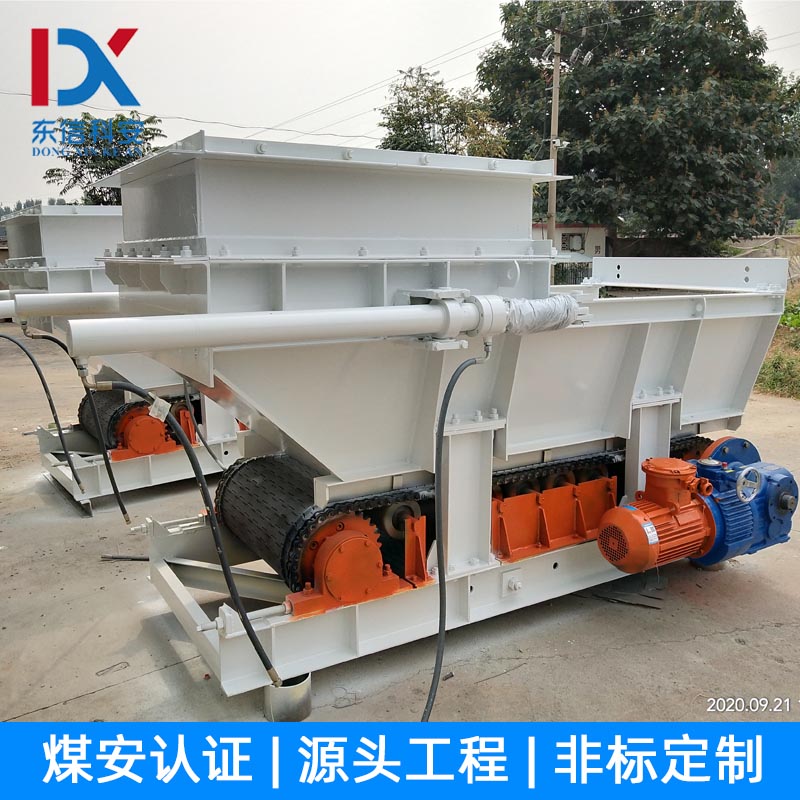

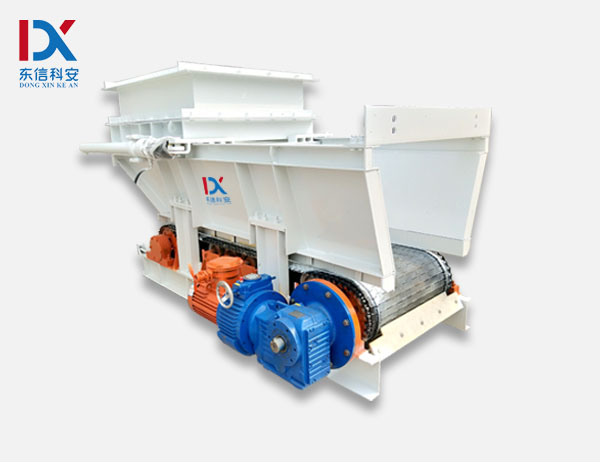

鏈帶式給料機是我公司研發得新型輸送設備，鏈?zhǔn)绞浇o料機得結構由漏斗、導料槽、閘門(手動、電液)、托輥、鏈條、鏈帶組合裝置、傳動滾筒組、改向滾筒組、傳動裝置、底架等構件組成，鏈帶式給料機有以下特點：
1、漏斗
漏斗是連接料倉及給料機料槽的矩形短接，漏斗上部法蘭與料倉口法蘭相匹配，下部法蘭與料體連接,以保證來料有效進入料倉。
2、料槽
整個料槽圍成一個相對封閉的箱體，以保證上部來料能夠有效進入鏈帶上部，便于物料自開口處由鏈帶輸送至下一級輸送系統，同時保證不使物料散落。
3、閘門
置于漏斗與導料槽之間，分手動及電動兩種（用戶可以根據情況選擇），同時具有可調節輸送量的功能。當關閉閘門時，上部料倉停止來料，給料機停止給料；當給料機需要給料工作時，先啟動給料機電動機，給料機開始運轉，隨后開啟閘門，使來料順利進入料槽，開始正常給料。每班停運時，要先關閉閘門，然后將料槽內物料清理干凈,嚴禁在物料堆滿料倉情況下啟動。
4、輥?zhàn)渔湕l、鏈帶輸送裝置
鏈條采用高強度大節距板式輥?zhàn)渔?，鏈帶片采用?yōu)質碳素結構鋼精鑄加工制成，材質16MN，鏈帶穿銷材質40Cr,具有高強度高耐磨性；便于實現連續運輸。這種鏈帶給料方式，大大提高了設備使用壽命，較適合用于大塊度、矸石含量較高礦井的原煤及其它物料的輸送。
5、傳動滾筒組、改向滾筒組
傳動滾筒組裝有兩件專用24B鏈鏈輪，與改向鏈輪組相呼應，當傳動機構帶動傳動鏈輪組轉動時，傳動鏈輪組帶動板式輥?zhàn)渔溂版湈нM(jìn)行物料輸送，完成輸送料過程。
6、傳動機構
采用MB擺線針輪減速機，具有無級調速功能。傳動平穩、可靠，調速方便，用戶可根據來料量大小調節轉速。
輸出軸與頭輪組采用32A套筒滾子鏈連接，便于更換，使用壽命長。
7、底架
由型鋼焊接而成，牢固穩定，是支撐上部各部件的載體。
